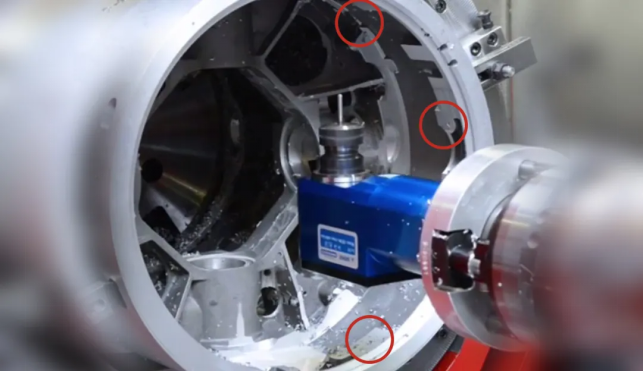

在使用角度头对一些特定的零部件加工过程中，会遇到工件周圈（外部或内部）上多个的加工形状，它们的外形尺寸要求一致，但位于不同角度位置上，角度均匀或者不均匀分布。例如以下工件：

行业   能源

工件   壳体

加工过程   内壁多个位置钻孔

加工现状

一般考虑以下方法去实现完整加工：

1. 增加角度头，每个角度位置需增加一个角度头，通过多次换刀来实现不同位置钻孔。这种方式存在弊端：

· 增加角度头带来成本上升，如图中加工6个孔，就一共需要购买6个同型号角度头

· 每做一个位置都需要换刀，加工时间变长

2. 工件置于转台，用转台将工件定位到需要钻孔的位置。这种好处是角度头只需要一个，但是也有其他问题：

· 受限于工件情况（重量，尺寸超大），不可能将工件旋转

· 增加转台的成本

· 不能满足高精度定位要求

【BENZ提供优化方案】

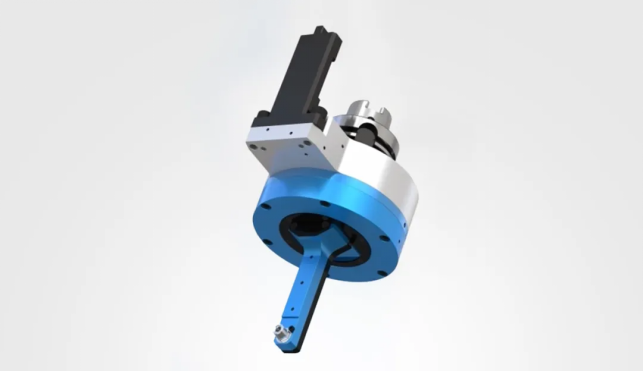

带C轴功能的角度头

方案说明

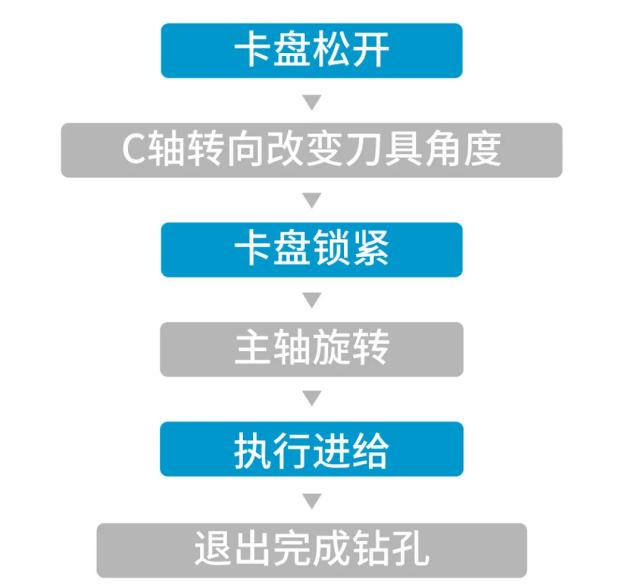

由前端角度头本体加上C轴连接模块构成，C轴连接模块含锁紧卡盘和气压控制单元，能够适配多种前端角度头本体。在工作时，机床气压驱动内置卡盘松开或锁紧，角度头刀尖方向由机床C轴转向角度决定。在完成一个孔位加工后，依次执行以下步骤：

重复以上步骤，即可完成其他同类型加工内容。

BENZ优势

· 减少所需角度头数量，降低投资成本

· 不需要换刀/旋转工件，缩短加工时间

· 易于在现有机床上实现

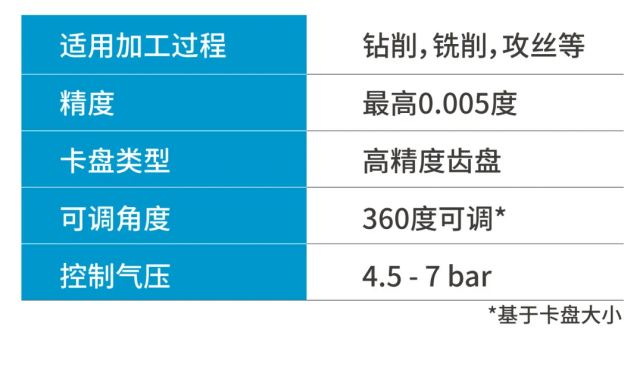

技术描述
